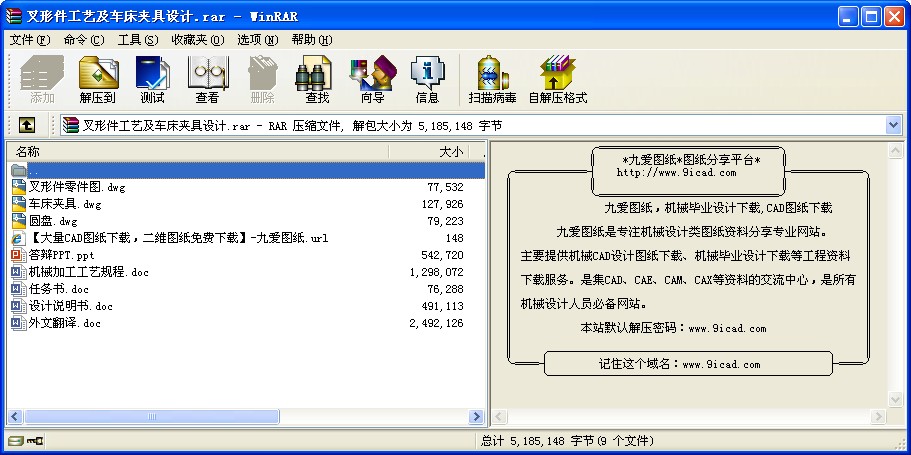

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

本次畢業設計的題目是叉形件工藝及車床夾具設計。主要的設計思路是：分析零件的特點、擬訂合理的工藝規程，選擇適當?shù)臋C(jī)床、設計合理的夾具。在機械加工零件中如果能廣泛地使用夾具，就能極大的節省加工時所用的時間，以減輕工人的勞動量，提高勞動生產率和產品的質量。設計夾具一般先對原始材料進行分析，明確設計的要求和意圖，然后提出具體的定位和夾緊方案及車床夾具設計。本文5號莫氏錐體（錐柄式心軸）和彈簧片自動定心裝置來保證設計的可靠,最后還對夾具的精度進行了分析。
本次畢業設計是專業課程的理論學習和實踐之后的最后一個教學環節，通過本次設計對所學專業課程的理論加以綜合并增加生產實踐知識，經過實際訓練，從而培養和提高個人獨立工作的能力。鞏固與擴充了相關課程內容，掌握其設計的方法和步驟。在設計中查閱了大量的機械書籍，在此過程中鍛煉并提高了機械設計的基本技能，如計算、繪圖、查閱設計資料和手冊；熟悉機械設計標準及其它有關的標準和規范，并在設計中加以貫徹，對今后的工作與學習打下了堅實的基礎。

關鍵詞：叉形件，工藝規程，機床夾具

目錄

前言 1
第一章零件的分析 2
1.1 零件的作用 2
1.2 零件的結構與工藝分析 2
第二章工藝規程設計 5
2.1確定毛坯的制造形式 5
2.2 基準的選擇 5
2.2.1粗基準的選擇 5
2.2.2精基準的選擇 6
2.3加工階段的劃分 6
2.3.1零件加工階段的劃分 6
2.3.2 工序的集中與分散 7
2.4 制定工藝路線及方案 7
2.5 機械加工余量、工序尺寸的確定 10
2.6尺寸鏈的計算 11
第三章車床夾具設計 13
3.1夾具結構和類型 15
3.2工件自由度分析 16
3.3定位基準的選擇 17
3.4車床夾具結構 17
3.5夾具精度分析 18
3.6夾具設計及操作的簡要說明 20
第四章全文總結 21
參考文獻 22
致謝 23
畢業 設 計 小結 24
附錄 26
...
