機油泵端蓋零件加工工藝及夾具設計全套畢業設計

文件大小： 1.15 MB
下載次數：
文件評級：
更新時間：2014-06-15
發布人： 2948614364

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

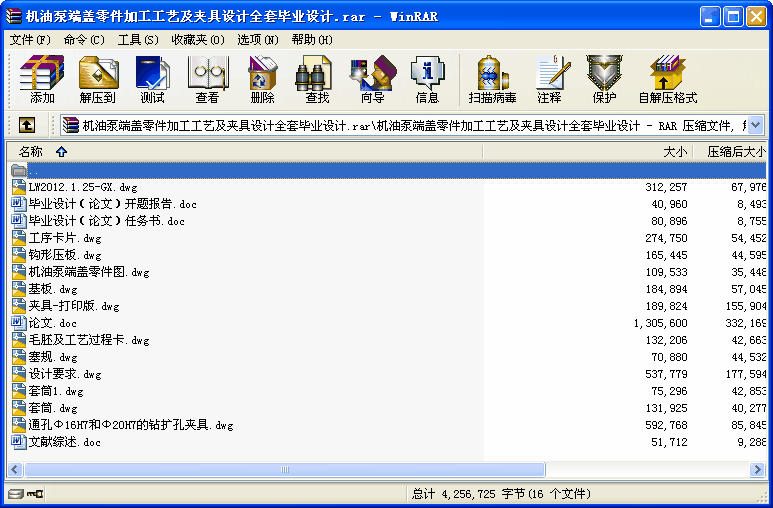

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

此次畢業設計任務是對機油泵端蓋零件的機械加工工藝、夾具的設計。由機油泵端蓋零件圖可知，它的外表面上有四個平面需要進行加工。兩軸承孔加工。此外各表面上還需加工一系列孔。因此可將其分為三組加工表面。它們相互間有一定的位置要求。在夾具的設計過程中，本夾具主要用來加工通孔Φ16H7和Φ20H7的鉆擴孔。這兩孔與泵蓋面1垂直。因此在本道工序加工時主要應考慮如何提高勞動生產率，降低勞動強度。

關鍵詞機油泵端蓋零件，加工工藝，夾具設計。
目錄
摘要 II
ABSTRACT III
緒論 4
第一章機油泵端蓋加工工藝規程設計 5
1.1零件的分析 5
1.1.1零件的作用 5
1.1.2零件的工藝分析 5
1.2機油泵端蓋加工的主要問題和工藝過程設計所應采取的相應措施 5
1.2.1孔和平面的加工順序 5
1.2.2平面加工方案選擇 6
1.3機油泵端蓋加工定位基準的選擇 6
1.3.1粗基準的選擇 6
1.3.2精基準的選擇 7
1.4機油泵端蓋加工主要工序安排 7
1.5機械加工余量、工序尺寸及毛坯尺寸的確定 8
1.6確定切削用量及基本工時（機動時間） 11
1.7時間定額計算及生產安排 24
第二章專用夾具設計 28
2.1加工孔夾具設計 28
2.1.1定位基準的選擇 28
2.1.2切削力的計算與夾緊力分析 28
2.1.3夾緊元件及裝置確定 28
2.1.4夾緊裝置及夾具體設計 29
2.1.5定向鍵與對刀裝置設計 31
2.2 孔量規設計 32
參考文獻 34
致謝 35
附錄1 36 ...
