文件介紹：

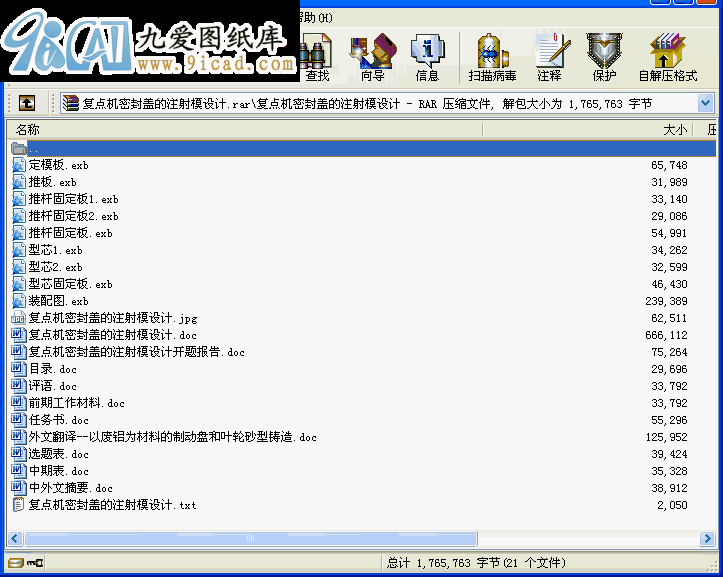

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

中文摘要
本論文根據生產實際的需要完成復點機密封蓋的塑料注射模具設計。由于塑料模具零件加工方法、加工工藝及裝配方法都是不同的，所以在選擇側抽芯類型時需要謹慎。根據所設計的產品的具體結構進行分析，該模具采用側抽芯機構。在設計中采用聚丙烯塑料注射而成，成型方式為一模兩腔。本論文確定了所采用塑料的工藝參數和所采用的成型設備，確定了模具制作的總體方案，分析并解決了模具的總體結構和各工作部分的具體結構，并進行了必要的尺寸計算。對分型面、澆注系統等進行了分析設計，完成了模具工程圖設計，最后用Pro/E對模具進行了三維的總裝。使制作出來的產品的質量得到保證。

關鍵詞注射模具側抽芯機構 聚丙烯一模兩腔

目錄

1 緒論 …………………………………………………………………………… 1
1.1 塑料模具技術的現狀與發展 ……………………………………………… 1
1.2 課題任務要求 ……………………………………………………………… 2
1.3 塑料注射模具的設計步驟 ………………………………………………… 2
2 方案分析與設計 ……………………………………………………………… 3
2.1 方案一 ……………………………………………………………………… 3
2.2 方案二 ……………………………………………………………………… 4
2.3 方案三 ……………………………………………………………………… 5
2.4 注射方案的選擇 …………………………………………………………… 6
3 帶側抽芯機構的復點機密封蓋注射模的詳細設計 ………………………… 6
3.1 塑料注射模具零件常用材料基本要求 …………………………………… 6
3.2 塑料注射成型機的選擇 …………………………………………………… 7
3.3 分型面的選擇 ………………………………………………………………11
3.4 澆注系統的設計 ……………………………………………………………12
3.5 成型零件和模體的設計 ……………………………………………………17
3.6 推出機構的設計 ……………………………………………………………21
3.7 注射模具的側抽芯機構的設計 ……………………………………………22
3.8 塑料注射模具的溫度調節系統設計 ………………………………………26
3.9 模具結構設計 ………………………………………………………………28
4 計算機輔助設計與三維設計 …………………………………………………28
4.1 計算機輔助設計 ………………………………………………………28
4.2 Pro/E的三維裝配技巧 …………………………………………………… 29
結束語 ……………………………………………………………………………34
致謝 …………………………………………………………………………………35
參考文獻 ……………………………………………………………………………36
...
