文件介紹：

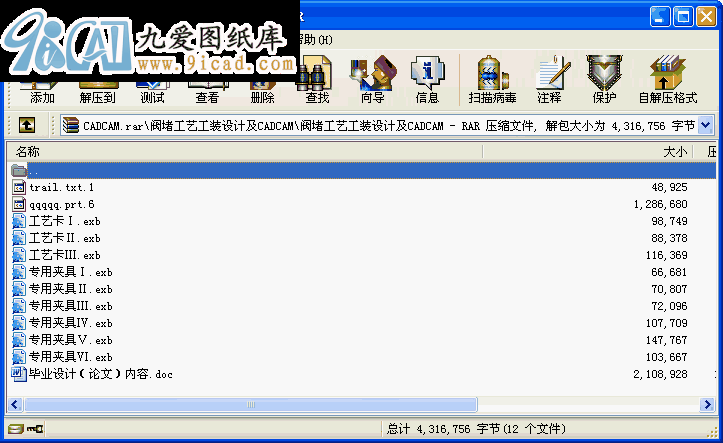

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要
本畢業設計題目是閥堵工藝工裝設計及CAD/CAM，來自岫巖××機械有限公司�！痢凉緦ｉT從事國外機加工生產，主要的加工對象是閥體類零件，在精密鑄造方面也有著他們自己的先進技術。
分析零件特點擬訂合理的工藝規程，依據工藝規程設計，選擇機床和設計合理的夾具。
設計內容：利用Pro/engineer的零件模塊建造實體模型；利用CAXA電子圖版繪制零件的工藝規程表和夾具設計圖；利用MasterCAM模擬上表面各槽的加工路線和生成數控代碼，利用CIMCO Edit對生成的數控代碼進行仿真。
設計難點：在零件的工藝規程設計中，零件下表面粗糙度要求較高，通過精磨可以達到要求。零件中心孔的粗糙度要求也較高，通過磨銷即可達到要求。零件上表面0.38深圓槽較難加工，在加工中心用的專用銑刀完成。零件下表面4.83寬圓槽也比較難加工，利用加工中心完成。

關鍵詞：模具；夾具；模擬制造；實體造型
目錄
第1章緒論 1
1.1 模具工業的概況 1
1.2 我國模具工業現狀 1
1.3 我國模具工業的發展方向 3
1.4 模具CAD/CAE/CAM發展概況及趨勢 3
第2章零件的三維造型 6
2.1 零件的結構特征分析 6
2.2 零件的三維造型過程 6
2.3 零件三維造型的心得 6
2.4 零件三維造型圖片 7
第3章閥座體的機械加工工藝規程設計 8
3.1 閥座體工藝規程設計 8
3.1.1 零件的結構工藝性分析 8
3.1.2 計算生產綱領，確定生產類型 8
3.1.3 毛坯種類及其制造方法的確定 9
3.2 工藝路線的擬訂 9
3.2.1 定位基準的選擇 9
3.2.2 制定工藝路線 9
3.2.3 選擇加工設備及工藝裝備 11
3.3 切削用量和工時定額的確定 11
3.3.1 基本計算公式的引用 11
3.3.2各道工序的設計 12
3.4 工藝合理性分析 43
3.5 填寫工藝卡片 43
第4章機床專用夾具的設計 44
4.1 機床專用夾具設計的基本要求 44
4.2 鉆床夾具Ⅰ的設計 45
4.2.1 確定夾具類型 45
4.2.2 擬定定位方案和選擇定位元件 45
4.2.3 夾具的整體結構設計 45
4.2.4 夾緊力的分析 45
4.2.5 夾具的使用說明 46
4.3 鉆床夾具Ⅱ的設計 46
4.3.1 確定夾具類型 46
4.3.2 擬定定位方案和選擇定位元件 46
4.3.3 夾具結構的整體設計 46
4.3.4 夾緊力的分析 46
4.3.5 夾具的使用說明 47
4.4 鉆床夾具Ⅲ的設計 47
4.4.1 確定夾具類型 47
4.4.2 擬定定位方案和選擇定位元件 47
4.4.3 夾具結構的整體設計 47
4.4.4 夾緊力的分析 47
4.4.5 夾具的使用說明 47
4.5 鉆床夾具Ⅳ的設計 48
4.5.1 確定夾具類型 48
4.5.2 擬定定位方案和選擇定位元件 48
4.5.3 夾具結構的整體設計 48
4.5.4 夾緊力的分析 48
4.5.5 夾具的使用說明 48
4.6 立銑加工中心夾具Ⅰ的設計 49
4.6.1 確定夾具類型 49
4.6.2 擬定定位方案和選擇定位元件 49
4.6.3 夾具結構的整體設計 49
4.6.4 夾緊力的分析 49
4.6.5 夾具的使用說明 49
4.7 立銑加工中心夾具Ⅱ的設計 50
4.7.1 確定夾具類型 50
4.7.2 擬定定位方案和選擇定位元件 50
4.7.3 夾具結構的整體設計 50
4.7.4 夾緊力的分析 50
4.7.5 夾具的使用說明 50
第5章零件復雜表面的CAM設計 51
5.1 計算機輔助制造（CAM）的介紹 51
5.2 零件復雜表面CAM的設計過程 51
5.3 MasterCAM加工仿真圖片 52
5.4 CIMCO Edit刀具軌跡模擬圖片 52
第6章結 論 53
參考文獻 54
致謝 55
附錄1鉆床夾具Ⅰ裝配圖 56
附錄2鉆床夾具Ⅱ裝配圖 57
附錄3鉆床夾具Ⅲ裝配圖 58
附錄4鉆床夾具Ⅳ裝配圖 59
附錄5立式加工中心夾具Ⅰ裝配圖 60
附錄6立式加工中心夾具Ⅱ裝配圖 61
附錄7英文資料及中文翻譯 62 ...
