自動彎管機裝置及其電器設計

文件大小： 1003.66 KB
下載次數：
文件評級：
更新時間：2014-05-24
發 布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

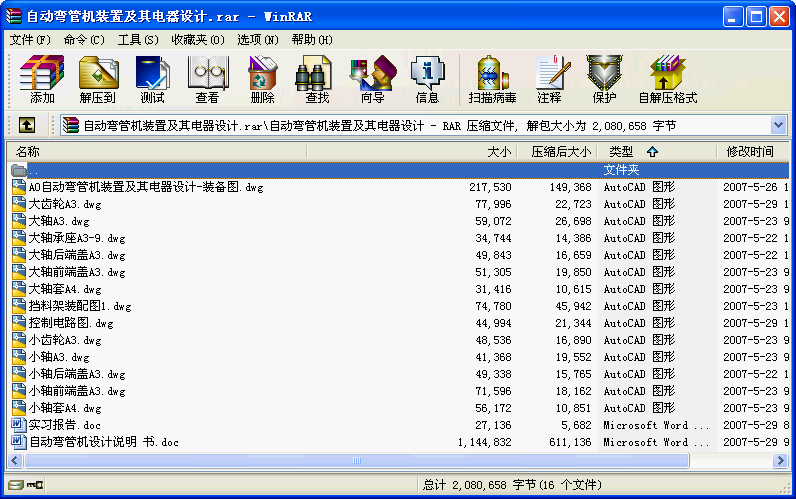

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

自動彎管機裝置及其電器設計
目錄
目錄………………………………………………………………………………………………1
第一章緒論……………………………………………………………………………………2
1.1 彎管機在工業中的地位和各種彎管機的性價比……………………………………………2
1.2 彎管機的基本原理與選擇……………………………………………………………………3
第二章彎管機的設計……………………………………………………………………4
2.1 工件的工藝分析………………………………………………………………………………5
2.2 計算彎曲力矩…………………………………………………………………………………5
2.3 電機的選取……………………………………………………………………………………6
2.4 傳動比的計算與各傳動裝置的運動參數……………………………………………………8
2.5 皮帶與皮帶輪的計算與選取…………………………………………………………………9
2.6 蝸輪蝸桿減速箱的計算與選取………………………………………………………………9
2.7 聯軸器的計算與選取…………………………………………………………………………10
2.8 軸承的選取……………………………………………………………………………………10
2.9 軸的初步計算與設計及校核…………………………………………………………………14
2.10 齒輪的計算與設計……………………………………………………………………………17
2.11 大小齒軸前后端蓋及軸承座的結構設計……………………………………………………18
2.12 軸套的結構設計…………………………………………………………19
2.13 蓋板的結構設計與計算…………………………………………20
2.14 機身的結構設計與計算……………………………21
2.15 彎管機的主要參數……………………………………22
第三章擋料架的結構設計………………………………23
3.1 擋料架的結構設計……………………………………………23
第四章用電器選擇與電路……………………………………24
4.1 各用電器的選擇與電路設計……………………………………24
設計總結…………………………………………………………27
參考文獻…………………………………………………………………28
第1章緒論
1.1 彎管機在自工工業中的地位和各種彎管機的性價比：
現今工業發達，無論是哪一種機器設備、健身器材、家具等幾乎都有結構鋼管，有導管，用以輸油、輸氣、輸液等，而在飛機、汽車及其發動機，健身器材，家具等等占有相當重要的地位。各種管型品種之多、數量之大、形狀之復雜，給導管的加工帶來了不少的困難。對于許多小企業，家庭作坊，或者大企業中需要配管的場合，如工程機械上的壓力油管，機床廠的液壓管道發動機的油管健身器材的彎管等等，這些場合可能不需要功能全的彎管機，且加工的管件的難度不高，簡易手動型的彎管機很可能適應。這系列彎管機采用手動夾緊，機械彎曲，機器結構簡單，控制元件極少，因此價格上比較容易被用戶接受。
市面上現有的自動彎管機大多數是液壓的，數控的(如圖1-1,1-2)，也有機械傳動的，但它們的占地面積較大(長度在2.5~4m之間)，價格昂貴(2~5萬元人民幣或更多)，然而大多數用戶都需求是是小占地面積小價格便宜使用方便的自動
本設計便是朝這方面的用途方面設計的自動彎管機，設計出一種價格便宜,占地面積少,使用方便的自動彎管機（長0.9M，寬0.8M，高1.1M，價格9000元人民幣左右），并著手對彎管機的性能更進一步的強化，使其能彎曲不同口徑或不同的鋼型、采用制動電機以提高彎曲機的彎曲精度。大大的簡化了電器控制系統，方便操作。
...
