JLY3809機立窯（總體及傳動部件）設計

文件大小： 1.03 MB
下載次數：
文件評級：
更新時間：2016-02-10
發布人： lengbingbing

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

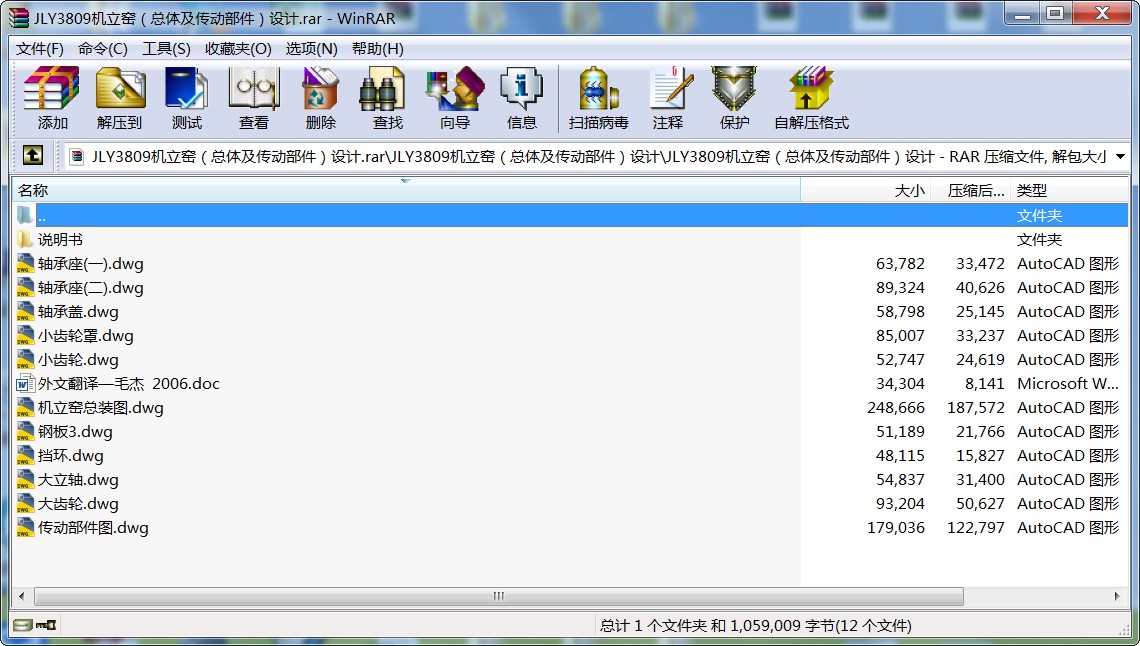

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

目錄
1 前言………………………………………………………………………………1
2 總體方案論證……………………………………………………………………4
2.1 機立窯的發展概況及現狀……………………………………………………………4
2.2 機立窯總體設計方案………………………………………………………………4
2.3 傳動方案的論證……………………………………………………………………4
3 傳動裝置總體設計………………………………………………………………………6
3.1 傳動功率計算…………………………………………………………………………6
3.2 標準二級減速機的選擇………………………………………………………………7
3.3 蝸桿蝸輪減速機的選擇………………………………………………………………8
4 主要零件的設計………………………………………………………………………8
4.1 大小齒輪的設計………………………………………………………………………9
4.2 大立軸的設計……………………………………………………………………… 11
4.3 軸承的選擇與潤滑………………………………………………………………… 19
5 機立窯的使用與維護……………………………………………………………… 22
6 結論…………………………………………………………………………………23
參考文獻…………………………………………………………………………………24
致謝……………………………………………………………………………………25
附錄……………………………………………………………………………………26

摘要：目前，機立窯存在二大技術和工藝難點：一是立窯煅燒熱工不穩，嚴重影響水泥各項物理性能；二是立窯單窯產量低，不能適應當今各行各業的發展形勢。因此，JLY3809機立窯在這種情況下應運而生。而機立窯的傳動裝置在機立窯的整體結構中起到極其重要的作用。在對生產現場全面調研的基礎上，對生產現狀進行了有效分析，確定了傳動裝置的總體設計方案。為了提高水泥生產中機立窯的傳動效率，滿足生產工藝和生產量的需求，應用最優化方法，確定速比系數的分配，大、小齒輪的設計。設計了軸的結構，進行了軸的強度校核計算。確定了機立窯轉速，選擇合理的潤滑形式。另外，大立軸是傳動的主要部分，帶動塔篦子低速轉動，承受巨大的載荷，是保證機立窯正常工作的關鍵,因此需要有高的可靠性、良好的穩定性和合理的經濟性。通過幾種方案的比較，軸承的選擇采用了最優的設計方案，從而增加機立窯的傳動平穩性和使用壽命，大大提高了機立窯運轉率。機體工作運行平穩，安裝維修方便。
關鍵詞：機立窯；傳動裝置；優化；大立軸
...
