文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 20 積分

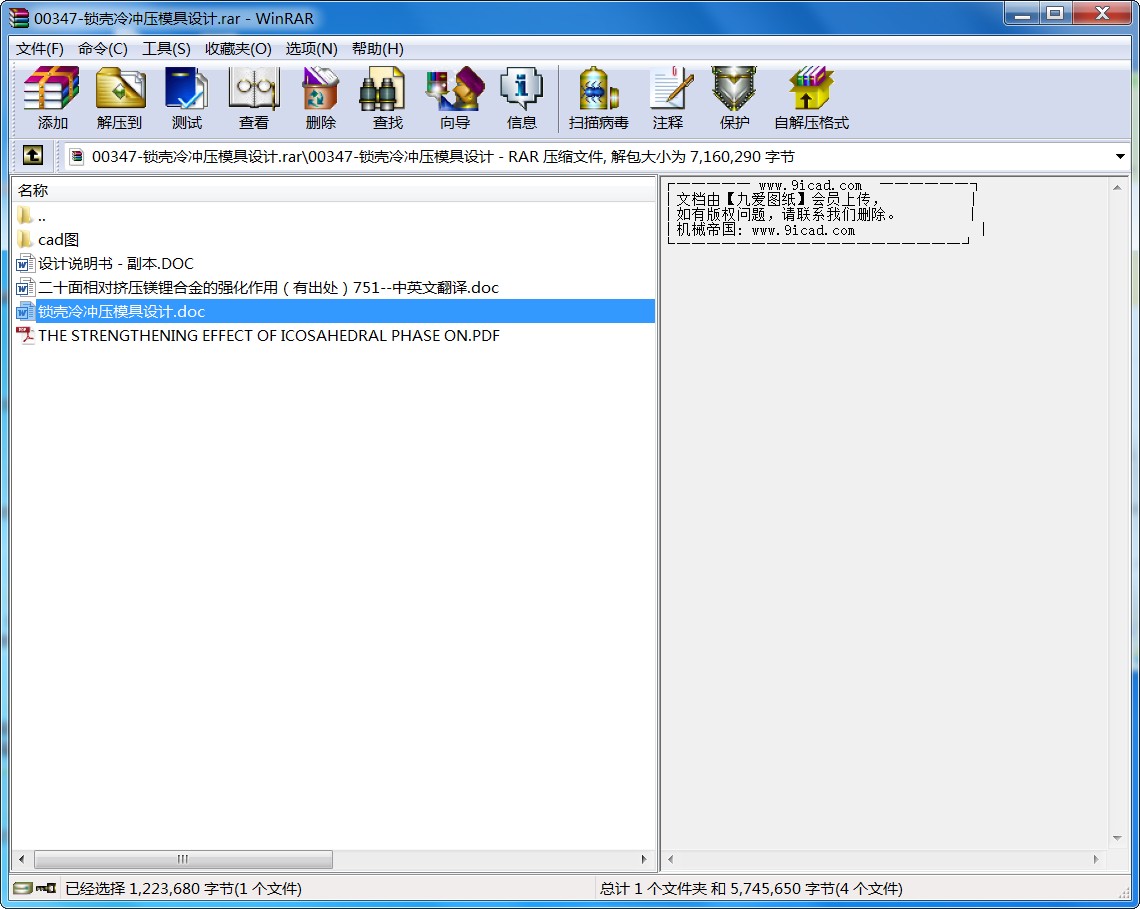

00347-鎖殼冷沖壓模具設計.rar
摘要

近年來，我國家電工業的高速發展對模具工業，尤其是冷沖模具提出了越來越高的要求，近些年，冷沖模具在整個模具行業中所占比例已上升到50%左右，據有關專家預測，在未來幾年中，中國冷沖模具工業還將持續保持年均增長速度達到10%以上的較高速度的發展。國內冷沖模具市場以冷沖模具需求量最大，其中發展重點為工程冷沖模具。
沖裁成型是冷沖成型的一種重要方法，它主要適用于金屬材料的成型，可以一次成型形狀復雜的精密零件。本課題就是將鎖殼冷沖壓模作為設計模型，將沖裁模具的相關知識作為依據，闡述冷沖壓模具的設計過程。
本設計對鎖殼冷沖壓模進行的冷沖壓模的設計，對工件結構進行了工藝分析。明確了設計思路，確定了沖壓成型工藝過程并對各個具體部分進行了詳細的計算和校核。如此設計出的結構可確保模具工作運用可靠，保證了與其他部件的配合。最后用autoCAD繪制了一套模具裝配圖和零件圖。
本課題通過對鎖殼冷沖壓模的冷沖壓模具設計，鞏固和深化了所學知識，取得了比較滿意的效果，達到了預期的設計意圖。

關鍵詞:沖壓模具；沖裁成型；模具設計

Abstract

In recent years, China's household electrical appliance industry in the development of high-speed tooling industry, in particular, have raised Die growing demands in recent years, the entire Die in a proportion of trade has risen to around 50 percent, according to the relevant Experts predict that in the next few years, China will continue to Die with industry to maintain an average annual growth rate reached over 10 percent of high speed development. Die with the domestic market to Die with the greatest demand, which focus on the development of a project Die.
Blanking is forming a cold-forming an important method, which apply mainly to the forming of metal materials, forming a complex shape of the precision components. The issue is to lock shell cold stamping die as a design model, will be punching die of related knowledge as the basis on cold stamping die design process.
The design of the lock shell of the cold stamping die of cold stamping die design, the structure of the workpiece Technology Analysis. Defined the design, determine the process of stamping and forming part of the specific details of the calculation and verification. So the structure can be designed to ensure that the use of reliable mold work to ensure that the co-ordination with other components. Finally, autoCAD drawing a mold assembly and parts plans.
The subject of the lock through the shell cold stamping die of cold stamping die design, consolidated and deepened by knowledge, has been relatively satisfied with the results, achieved the expected design intent.

Keywords :stamping die; blanking molding; die design

目錄

前言 15
1 工藝分析工藝方案的確定 19
1.1 沖裁件的工藝性分析 19
1.2 綜合技術經濟效益觀念 19
1.3 零件材料性能分析及工件工藝性分析 19
1.4零件工藝性的分析 21
1.5重視模具材料和結構的選擇，保證有一定的模具壽命。 21
1.6 確定工藝方案及模具結構形式 22
2 工藝計算及排樣方案 24
2.1尺寸的確定 24
2.2確定排樣方式和計算材料利用率 27
2.3搭邊值的確定 28
2.4沖壓設備的選擇 29
3 工作零件設計 31
3.1凹模的設計 31
3.2凸模的設計 33
3.3凸凹模具的設計 34
3.4卸料板的設計 35
3.5打桿的長度 35
3.6壓邊裝置的設計 36
3.7頂桿的長度 36
3.8根據國標選用導向機構 36
3.9導柱加工工藝過程卡 38
3.10橡皮墊的設計 39
3.11模具的選擇 40
4 工作原理及裝配圖 41
參考文獻 42
致謝 44

前言

模具在現代生產中，是生產各種工業產品的重要工藝裝備，它以其特定的形狀通過一定的方式使原材料成形。例如，沖壓件和鍛件是通過沖壓和鍛造方式使金屬材料在模具內發生塑性變形而獲得的；金屬壓鑄件、粉末冶金零件以及塑件、陶瓷、橡膠、玻璃等非金屬制件，絕大多數也是通過模具成形的。由于模具成形具有優質、高產、省料、低成本等特點，現已在國民經濟各部門，特別是汽車、拖拉機、航空航天、儀器儀表、機械制造、家用電器、石油化工、輕工日用品等工業部門得到極其廣泛的應用。
現在，模具技術已成為衡量一個國家產品制造水平的重要標志之一，研究和發展模具技術，對于促進國民經濟的發展有著特別重要的意義。模具工業能促進工業產品生產的發展和質量的提高，并能獲得極大的經濟效益，因此引起各個國家的高度重視和贊賞。在日本，模具被譽為“進入富裕社會的原動力”，在德國則冠以“金屬加工業中的帝王”，在羅馬尼亞視為“模具就是黃金”。因此可以斷言，隨著工業生產的迅速發展，模具工業在國民經濟中的地位將日益提高，模具技術也會不斷發展，并在國民經濟發展過程中發揮越來越重要的作用。
模具是高科技含量的產品，是專門為工業生產服務，并用于特定產品生產而被特殊制作的工藝裝備，隨著工業產品向多樣化發展，模具生產從形狀、尺寸、數量、材料、結構、精度、使用條件及壽命等方面，向著多樣化發展的傾向也日趨明顯。模具基本上是按訂貨合同單件生產，因此，模具產品的多樣性及單件生產的技術特點十分突出。所以，工廠的設計、工藝、工藝裝備和管理等，都要適應這個技術特點。大部分精密復雜模具都需要高精度機床加工，檢測設備要求精密度更高。模具加工技術集中了機械、電子乃至化學和光學等工業技術的精華。同時，模具對熟練技工的依賴程度遠比其他加工業要大。因此，技術的先進性及對熟練技巧的依靠性也是模具產品的技術特點。隨著技術的快速發展，特別是信息技術等高新技術在模具設計制造上的應用日漸廣泛和高新技術對模具提出的要求越來越高，模具的高新技術特點將日益明顯，而對熟練技巧的依靠性將逐步淡化。
作為工業生產基礎工藝裝備，模具在國民經濟中占有重要的地位，模具技術也已成為衡量一個國家產品制造水平的重要標志之一。80年代以來，我國模具工業發展十分迅速。國民經濟的高速發展對模具工業提出了越來越高的要求，也為其發展提供了巨大的動力。這些年來，中國模具工業一直以15%左右的增長速度快速發展。 ...
