電風扇旋鈕注射模設計
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-

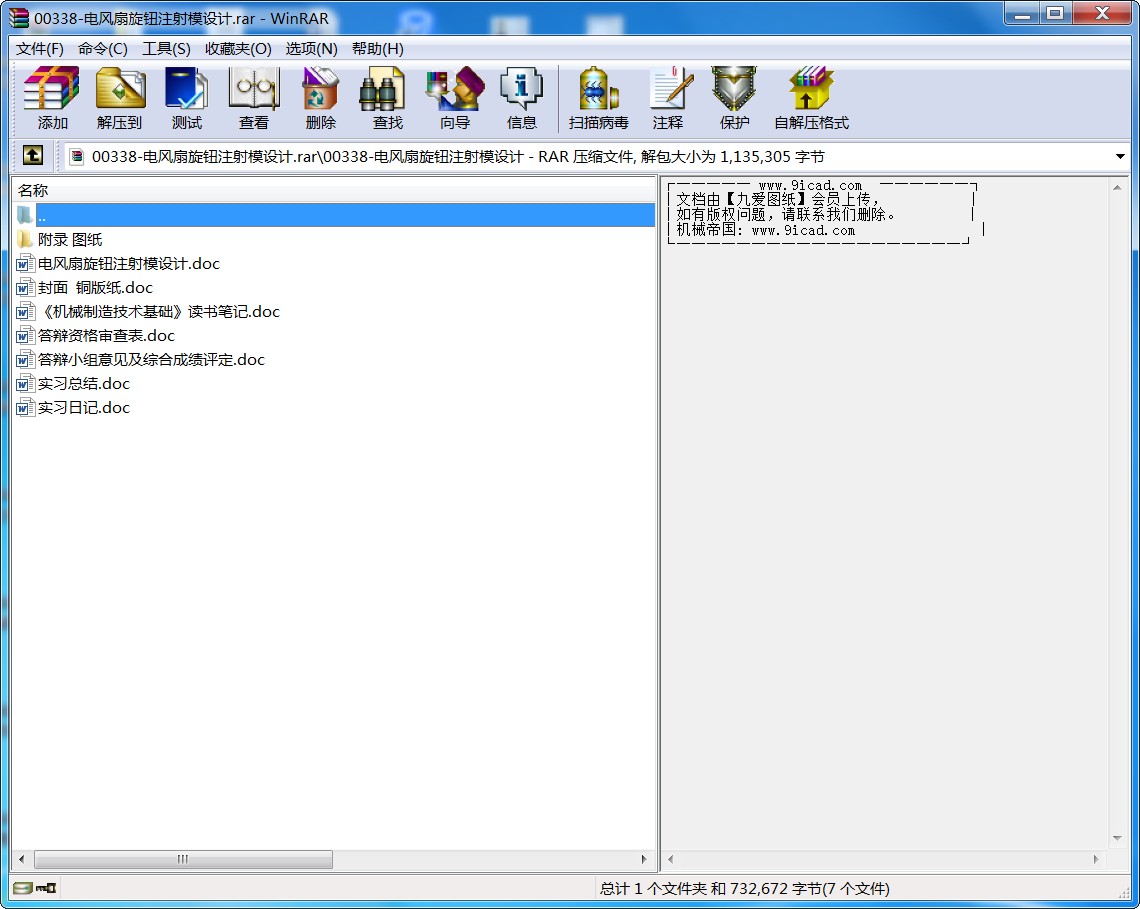

- 00338-電風扇旋鈕注射模設計.rar
摘 要
模具是利用其特定形狀去成型具有一定形狀和尺寸的制品的工具，按制品所采用的原料不同，成型方法不同，一般將模具分為塑料模具，金屬?zèng)_壓模具，金屬壓鑄模具，橡膠模具，玻璃模具等。因人們?nèi)粘Ｉ钏玫闹破泛透鞣N機械零件，在成型中多數是通過模具來制成品，所以模具制造業已成為一個大行業。在高分子材料加工領域中,用于塑料制品成形的模具,稱為塑料成形模具,簡稱塑料模.塑料模優化設計,是當代高分子材料加工領域中的重大課題。
本次畢業設計是電風扇旋扭，它所要達到的要求：要能耐高溫，絕緣性要好，耐氣候性強，剛性，韌性佳，通過對產品的各種性能分析，選用材料為ABS，該塑件的厚度為1mm,公差等級為IT5級。它是用來調節風速和定時的，能夠滿足人們的熱天對風力和吹風長短要求，同時也起到美觀的作用。
關鍵詞 ：塑料模；材料；電風扇旋鈕
ABSTRACT
Mold is used to shape the specific shape of a certain shape and size of products tools used by the products of different raw materials, different methods shaped general layout will be divided into plastic molds, metal stamping dies, metal die-casting molds, rubber molds, glass molds. It is used in the daily life of products and various mechanical parts, mostly in the shape of heads through to finishe products, it has become a major instrument manufacturing industry. In the field of macromolecular materials for plastic products shape the instrument, known as plastic molding shape. Plastic molds optimized design is contemporary in the field of macromolecular materials processing major issue.
The graduation design is fanner knob and, it will reach request: to high temperature, insulation can strong sex is better, resistance to climate, rigid, toughness good, through various performance analysis of products, choose materials for ABS, the thickness of plastic parts for 1mm, tolerance grade IT5 level for. It is used to regulate the speed and timing, can satisfy people's hot weather blowback for wind and length of requirements, while also play beautiful role.
Key words ：Plastic mould; materials; Fanner knob
目錄
前言 1
1 塑件的工藝性分析 2
2 分型面位置分析和確定 4
2.1型腔數目的確定 4
2.2型腔的布局 4
2.3分型面設計 4
3 注射機的選擇及工藝參數校核 6
3.1注塑機的選擇 6
3.2工藝參數的校核 6
4 成型零件的設計 8
4.1型腔的結構設計 8
4.2型腔的工作尺寸計算 9
4.3型芯的結構設計 9
5 模架的設計 12
6 合模導向機構的設計 13
6.1導柱的設計 13
6.2導套的設計 14
7 推出機構的設計 15
8 澆注系統與排溢系統的設計 19
8.1主流道的設計 19
8.2分流道的布置 20
8.3澆口的設計 20
8.4澆口位置的確定 21
8.5排溢系統的設計 22
9 溫度調節系統的設計 24
10 模具的工作過程 26
10.1模具的裝配 26
10.2模具的裝配順序 26
10.3模具的動作過程 27
結束語 28
參考文獻 29
致 謝 30
前言
光陰似箭，在校的大學四年的學習一晃而過，為具體的檢驗這四年來的學習效果，綜合檢測理論在實際應用中的能力，除了平時的考試、實驗測試外，更重要的是理論聯系實際，即此次設計的課題為電風扇旋鈕塑料模具設計。
本次畢業設計課題來源于生活，應用廣泛，模具結構較為簡單，對模具工作人員提高理論聯系實際的能力是一個很好的練習。它能加強對塑料模具成型原理的理解，同時鍛煉對塑料成型模具的設計和制造能力。
本次設計以電風扇旋鈕注射模具為主線，綜合了成型工藝分析，模具結構設計，最后到模具零件的加工方法，模具總的裝配等一系列模具生產的所有過程。能很好的學習致用的效果。在設計該模具的同時總結了以往模具設計的一般方法、步驟，模具設計中常用的公式、數據、模具結構及零部件。把以前學過的基礎課程融匯到綜合應用本次設計當中來，所謂學以致用。在設計中除使用傳統方法外，同時引用了CAD、Pro/E等技術，使用Office軟件，力求達到減小勞動強度，提高工作效率的目的。
由于本人才疏學淺，知識根底不牢，缺少經驗，在模具結構設計計算和編寫設計說明書的過程中，得到劉先蘭老師以及其他機械、模具基礎課老師的細心指導，同時也得到同學的熱情幫助和指點，在此謹以致謝。
敬請各位老師和同學批評指正，以促我在以后的工作中減少類似的錯誤，做出成績，以報恩師的淳淳教誨和母校的培養。設計說明書中詳細分析了設計中的一些必要計算，并附圖分析，所有數據經過核算，該查表的數據在《機械設計手冊》、《塑料模設計手冊》等叢書中查得。 ...
