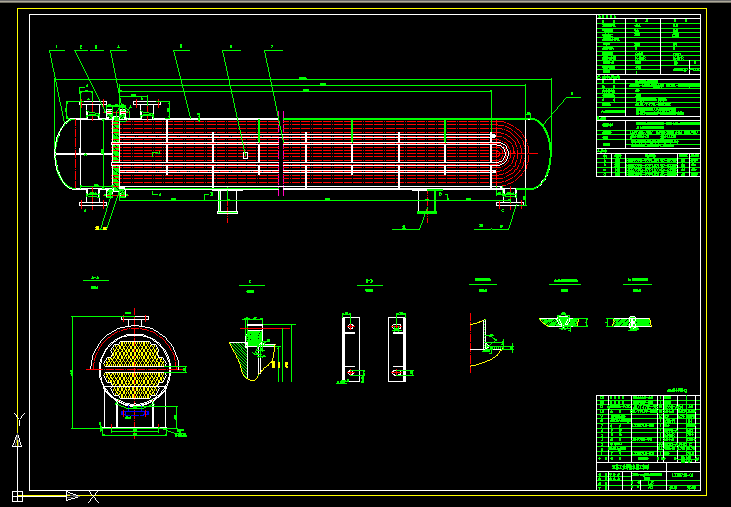

雙程臥式U型管換熱器機械圖紙 換熱面積120m2
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
規 范 《壓力容器安全技術監察規程》
標 準 GB150-1998《鋼制壓力容器》
管子與管板連接 焊接
管口及支座方位 見本圖
油漆 碳鋼部位除銹及防銹漆兩道，外涂銀粉漆
包裝及運輸 按照J(rèn)B/T4711-2003規定
A,B類焊接接頭的無損檢測 對接接頭的對接焊縫100%射線探傷或超聲波探傷
件1與件5的設備法蘭與短節的焊接接頭作100%磁粉檢測
焊接接頭形式 除圖中注明外按HG20583-98中的規定；角焊縫的腰高按較薄板的厚度；法蘭的焊接按相應法蘭中的規定
焊條電弧焊 16MnR間：J507 16MnR與碳鋼間：J42 碳鋼間J427
埋弧焊 焊絲：H10MnSi 焊劑：HJ431
其他要求
焊縫表面質量應符合《壓力容器安全技術監察規程》第65條
殼程內焊縫磨平；C接管開孔應避開A，B類焊接接頭
...
