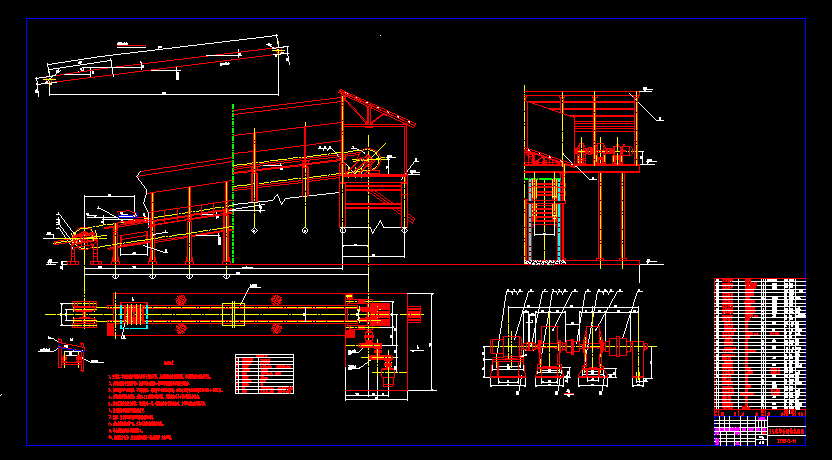

35m單臺鑄鐵機機械圖紙 ZT35×1-00
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1、安裝前，檢查各零件部件是否符合圖紙要求，所有潤滑點注滿潤滑油，非潤滑點轉動部分浸油。
2、各轉動部件安裝完畢后，要保證轉動靈活，保證鏈帶滾輪與軌面良好接觸。
3、頭尾鏈輪中心距偏差，平行度偏差，與鏈帶中心垂直偏差等，執行未注形位公差標準GB1184-80C級。
4、所有現場焊接結構件，采用J422焊條連續焊接，焊縫高度不小于被焊件最小厚度。
5、所有零部件安裝完畢后，進行盤車一周，確認無任何卡阻現象時，方可進行空重負荷試車。
6、收鐵槽根據現場具體情況確定。
7、噴漿、噴水裝置根據現場具體情況確定。
8、本機鏈帶屬專利產品，本圖不提供鏈帶具體資料。
9、單臺鑄鐵機可參考此圖施工。
10、鑄鐵機方向?yàn)椋簭闹鲃?dòng)輪向尾輪（鐵水溜槽）方向正視。
...
