60噸激振油缸套圖

文件大小： 588.4 KB
下載次數：
文件評級：
更新時間：2014-09-21
發 布人： 2955362171

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

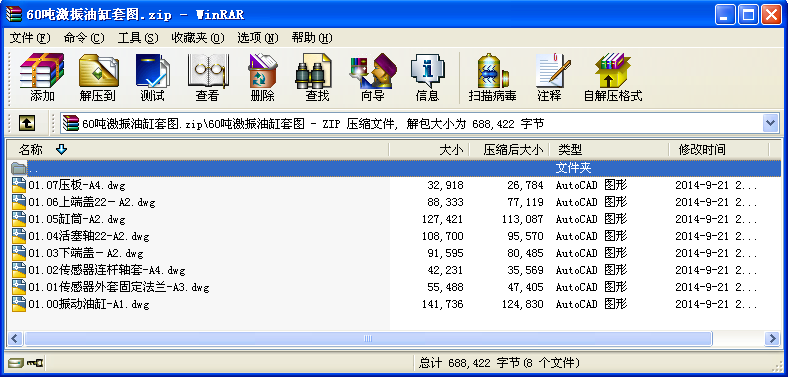

該文件為 zip 格式（源文件可編輯），下載需要 20 積分

技術要求
1、裝配前，所有零件以及密封溝槽處去除毛刺、倒角或倒圓，清洗干凈；
2、裝配前，缸體、端蓋、活塞軸和密封件必須上油或涂油脂；
3、密封件的安裝按照密封件的安裝要求進行，出現受損的密封件不得安裝；
4、缸體垂直狀態緊固螺釘，螺釘要對稱均勻擰緊，保證緊固后活塞軸可以均勻的旋轉和伸縮；
5、油缸裝配好后，應避免活塞桿受力；
6、油缸安裝好后，進行試運轉并測量最低啟動力，運轉不得有外滲漏，要求最低啟動力不大于0.2MPa；
7、油缸安裝好后，進行耐壓試驗，壓力35MPa，保壓5分鐘，不得有外滲漏及永久性變形；
技術要求
1、去毛刺，外形棱邊倒鈍；
2、未注倒角0.5×45°；
技術要求
1、去毛刺，外形棱邊倒鈍；
2、未注倒角0.5×45°；
3、未注圓角R0.5
4、發藍處理
技術要求
1、去毛刺，外形棱邊倒鈍
2、未注倒角1×45°
3、未注圓角R0.5
4、所有溝槽尺寸需用專用溝槽卡尺測量，嚴格按圖加工
5、調質處理HB215～235
6、發藍處理
技術要求
1、去毛刺，所有棱邊倒鈍；
2、均壓槽倒鈍R0.1～0.15；
3、未注倒角0.5×45°；
4、未注圓角R0.2
5、調質處理HB229～269；
技術要求
1、去毛刺，外形棱邊倒鈍，未注倒角1X45°；
2、調質處理HB241～285；
3、發藍處理
...
