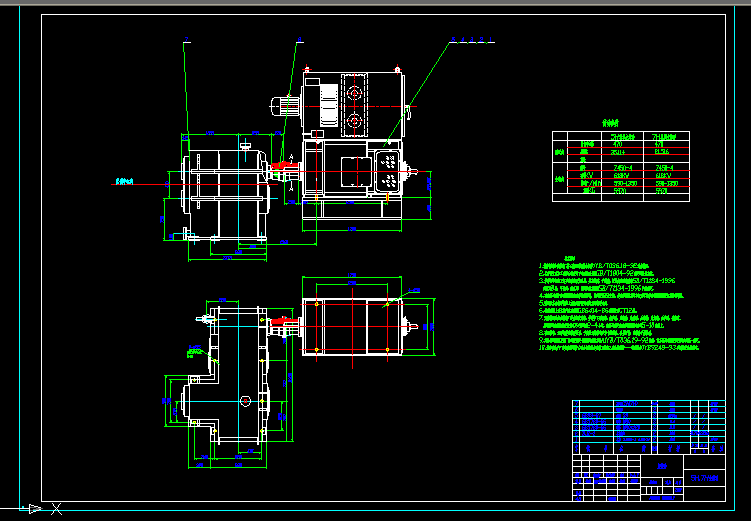

5H、7H軋機主傳動cad圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.設備制造后在制造廠按《裝配通用技術條件》YB/T036.18-92進行裝配。
2.零件圖上機加工非配合線性尺寸的未注公差按GB/T1804-92規定的級別執行。
3.零件圖中機加工部分的未注形位公差，共直線度，平面度，同軸度和對稱度按GB/T1184-1996
規定的B級；平行度，垂直度，圓度和圓柱度按GB/T1134-1996中德規定。
4.在裝配過程中若有需要裝配時焊接的零件，擋塊限位開關支座，管夾等則要將其與相應零部件的位置調整固定后進行焊接。
5.裝配后在各潤滑部位上充涂適當種類的足量的潤滑介質。
6.鑄件表面上未注的尺寸公差按GB6414-86的規定的CT12級。
7.設備裝配后應在制造廠進行空載試車，并遵守下列順序：先手動，后電動，先點動，后連續，先低速，后中速，再高速。
屬連續運動的設備空載試車要連續運行2-4小時，往復運動要在全行程范圍內往返5-10次以上。
8.在運轉中，運動部件應轉動靈活，平穩且無異常響聲和卡阻現象。各緊固件，連接件不得松動。
9.設備制造裝配及出廠前的涂裝按《涂裝通用技術條件》YB/T036.19-92執行，設備表面的涂漆顏色按車間統一規定。
10.設備在生產廠的安裝要求按《冶金機械設備安裝工程施工及驗收規范--軋鋼設備》YB9249-93中同類設備的規定。
...
