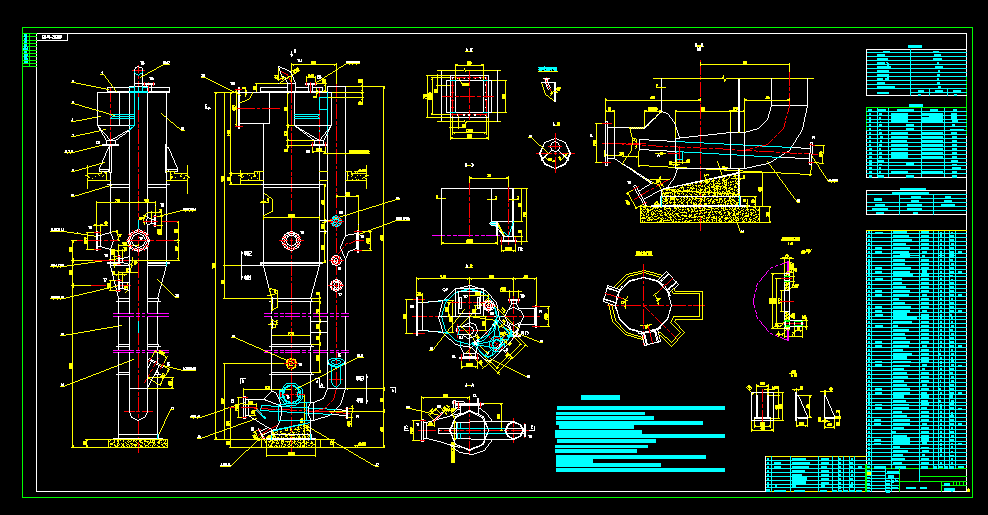

機外白水槽cad圖紙 182WB01 3m3
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.本設備按JB/T4735-97<<鋼制焊接常壓容器>>及HGJ210-83<<圓筒形鋼制焊接貯罐施工及驗收規范>>進行制造,檢驗,驗收;
2.焊接采用電弧焊,316L和316L也可采用氬弧焊,焊接材料見表格;
3.焊接接頭的型式及尺寸除圖中注明外,其余按GB985-88,GB986-88規定;
4.本設備不能整體吊裝,應分段現場組焊,圖中所示分段位置僅供參考,施工單位也可根據實際情況自行確定;部件2在吊裝時要讓接管T11通過后,再旋轉到安裝位置;
5.罐內表面應打磨拋光處理,拋光度為Ra=0.8,罐外焊縫應平整;
6.所有A.B類焊縫均按JB4730-94<<壓力容器無損探傷>>的規定進行射線探傷,探傷長度不得少于各條焊縫長度的10%,以III級為合格,其余的焊縫應進行滲透探傷及外觀檢查,不得有明顯的缺陷存在;
7.槽體二次澆灌時,為保證灌實,可在槽底開 ...
