攻絲組合機床設計及夾具設計.rar

文件大小： 1.99 MB
下載次數：
文件評級：
更新時間：2014-04-07
發布人： 1376370941

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

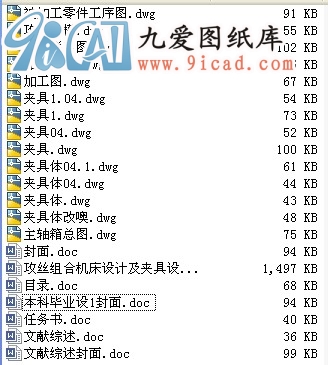

該文件為 rar 格式（源文件可編輯），下載需要 20 積分

摘要

機械制造業是一個國家經濟發展的重要支柱。而制造業的生產能力主要取決于制造裝備——機床的先進程度。組合機床兼有低成本和高效率的優點，在大批、大量生產中得到廣泛應用，并可用以組成自動生產線。
本文對離合器壓盤螺紋孔的加工工藝進行了詳細的分析，就其孔的加工提出了“一次裝夾，單工位加工，達到產品圖樣的精度要求”的思路。根據這一思路設計了四軸頭單工位攻絲組合機床。
該組合機床由立柱、立柱底座、中間底座、液壓滑臺、動力箱、多軸箱等組成。本文對各部分的設計進行了詳細的計算和論證。

關鍵詞組合機床,離合器壓盤,主軸箱,夾具

目錄

摘要 I
ABSTRACT II

1 緒論 1
1.1 機床在國民經濟的地位及其發展簡史 1
1.2 組合機床的國內、外現狀 2
1.2.1 國內組合機床現狀 3
1.2.2 國外組合機床現狀 4
1.3 機床設計的目的、要求 5
1.3.1 設計的目的 5
1.3.2 設計要求 5
2 總體方案設計 6
2.１工藝方案 6
2.2 配置形式 6
2.2.1 確定組合機床的配置形式和結構方案 6
2.3 “三圖一卡”的編制 7
2.3.1.被加工零件圖 7
2.3.2 加工示意圖 8
2.3.3 繪制加工示意圖的有關計算 8
2.3.5 機床聯系尺寸圖 12
2.3.6 生產率卡 16
3. 主軸箱設計 20
3.1 繪制主軸箱設計原始依據圖 20
3.2主軸結構形式的選擇及動力計算 22
3.2.1初步確定齒輪模數 22
3.2.2主軸箱的動力計算 22
3.3傳動系統的設計與計算 23
3.3.1傳動系統設計 23
3.3.2 驗算各主軸轉速 24
3.4主軸箱的坐標計算 25
3.4.1 計算各傳動軸的坐標 25
3.4.2繪制坐標檢查圖 25
3.5 主軸箱總圖設計 26
3.5.1 主視圖和側視圖 26
3.5.2 展開圖 27
3.5.3主軸和傳動軸裝配表 27
4 夾具設計 29
4.1 機床夾具的概述 29
4.1.1 機床夾具的組成 29
4.1.2 機床夾具的類型 29
4.2 工件的定位和夾具的定位設計 29
4.3 夾緊方案的設計 29
結論 31
參考文獻 32
致謝 33
...
