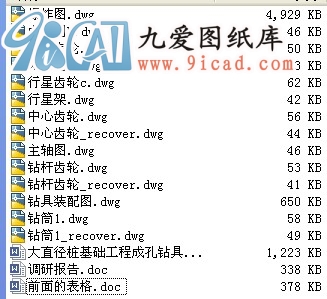

大直徑樁基礎工程成孔鉆具Ⅰ型鉆具總體設計.rar
- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 摘要
本次畢業設計完成了大直徑樁基礎工程成孔鉆具I型鉆具總體設計。設計內容包括行星齒輪傳動部分的設計、鉆具的設計、主軸的設計以及泥漿循環系統的設計等幾個主要部分。同時，本設計在AutoCAD的基礎上，完成了該型鉆具的總裝圖和絕大部分零件圖的繪制。設計后的鉆具配套功率小，既能夠產生旋轉運動又能產生沖擊運動，且利用氣舉反循環排渣快速成孔。
關鍵詞：成孔鉆具；行星運動；旋轉沖擊；氣舉反循環排渣
目 錄
第1章 前言 ………………………………………………………………… 1
第2章 概述 ………………………………………………………………… 3
第3章 設計中要考慮的問題和方案 ……………………………………… 4
第4章 行星齒輪設計 ……………………………………………………… 8
4.1行星齒輪的特點 ………………………………………………………… 8
4.2行星齒輪的設計計算 …………………………………………………… 9
4.3行星齒輪均載裝置 ……………………………………………………… 18
第5章 鉆桿齒輪設計 ………………………………………………………20
第6章 鉆桿回轉驅動齒輪設計…………………………………………… 22
第7章 鉆具的設計 ……………………………………………………… 24
第8章 主鉆頭的設計 …………………………………………………… 27
第9章 主軸的設計 …………………………………………………………29
9.1主軸的結構設計 ………………………………………………………… 29
9.2主軸的校核 ………………………………………………………… 30
第10章 泥漿循環系統的設計 ……………………………………………32
設計總結 ………………………………………………………………… 35
參考文獻 ……………………………………………………………………36
致謝 …………………………………………………………………………37
附錄1…………………………………………………………………………38
附錄2…………………………………………………………………………45
...
