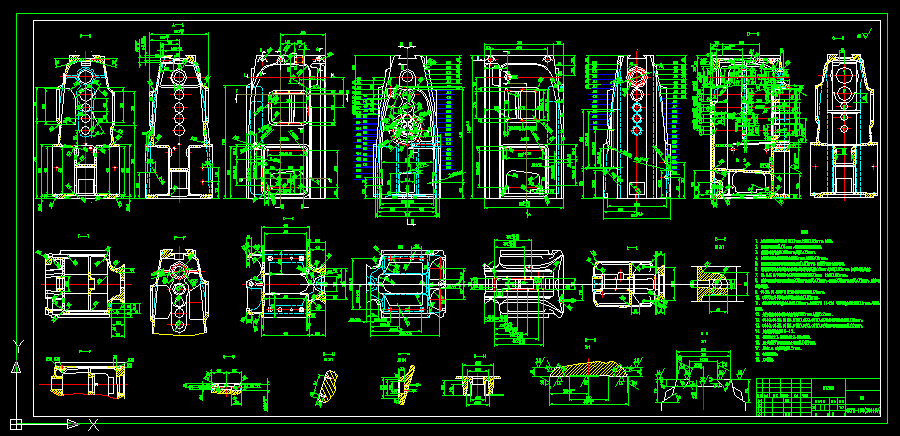

機床X6140A用（X63W-106）臥銑床身圖紙
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 床身立導軌面及斜度的不平行度在1000mm上允差為0.02mm，僅許凹入。
2. 床身底面不平度允差為0.04mm，在周圓上的螺孔附件處不許有凸出。
3. 兩導軌斜面的不平行度在1000mm允差為0.02mm。
4. 床身底面與床身垂直導軌面的不垂直度在300mm上允差為0.01mm。
5. 懸梁導軌頂面及基準斜面的不平行度在全長上允差為0.02mm，外端25mm長度允許不檢查。
6. 懸梁導軌頂面積基準斜面在兩個方向上對主軸中心線的不平行度在長度300mm上允差為0.02mm，相對于垂直導軌允許前傾。
7. 孔Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ每相鄰孔中心線不平行度在縱橫方向長度300mm 上允差為0.05mm。
8. 主軸中心線與垂直導軌的不垂直度橫向長度600mm允差為0.02mm，縱向長度600mm允差為0.02mm，主軸中心線對導軌允許前傾。
9. ∅180、∅140和∅110三孔中心線不同心度允差為0.01mm。
10. ∅180及∅166端面對Ⅱ軸的端面跳動允差為0.02mm。
11. 安裝變速箱平面的不平行度在全長上允差0.08mm，安裝蓋62W 1145的 平面不平行度在全長上允差為0.1mm，平面不允許有缺陷。
12. 安裝變速箱平面相對于Ⅳ軸中心線的不平行度在300mm上允差為0.2mm。
13. ∅140、∅130、∅100、∅100、∅90、∅110、∅90孔中心線不同心度允差為0.02mm。
13. ∅140、∅130、∅100、∅100、∅90、∅110、∅90孔中心線不同心度允差為0.02mm。
14. 凡未注明鑄造倒角的為R10-15。
15. 鉆孔深度允差±2，螺孔深度允差±3，螺孔口應有倒角。
16. 床身立導軌55°角度傾斜在橫向全長上允差為0.015mm.
17. 主滑道Ⅰ、Ⅱ、Ⅲ軸孔檢查深度為1.5mm。
18. 檢查油池不許漏油。
19. 人工時效處理。
...
