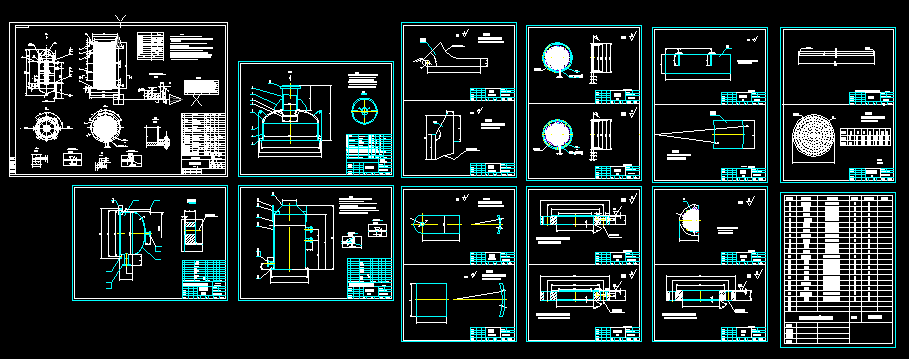

氨分縮器套圖 F=65.5平方米
- 文件介紹:
- 該文件為 dwg 格式(源文件可編輯),下載需要
20 積分
-
- 技術要求
1.本設備按GB151-1999《管殼式換熱器》進行制造、試驗和驗收。
2.316L之間的焊接采用焊條電弧焊,焊條型號為:E316L-16;碳鋼之間的焊接采用電焊,焊條型號為:E4303。
3.焊接接頭形式及尺寸除圖中注明外,其余按CD130A8-87及GB985-88中規定,法蘭的焊接按相應的法蘭標準中規定。
4.A、B類對接焊縫應進行射線透照檢測,檢測長度為焊縫總長度的20%,符合JB4730-94中Ⅲ級為合格,照透質量不低于AB級,其余焊縫按CD130A9-87中規定。
5.設備制造完畢后,殼程盛滿水試強度,管程以0.1MPa(表壓)進行水壓試驗。
6.主視圖上的管口只表示相對標高,其實際方位見俯視圖,支腿方位與耳座成45°角。
7.設備制造完畢后,碳鋼外表面涂氯磺化聚乙烯云鐵防銹底漆兩遍,型號為J53-81,每遍干漆膜厚30~50μm。不銹鋼表面作酸洗鈍化處理。
...
氨分縮器套圖 F=65.5平方米_下載(dwg格式) 機械圖紙
