輥道式拋丸清理機 QT6925

文件大小： 569.04 KB
下載次數：
文件評級：
更新時間：2014-08-20
發 布人： 2592278282

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

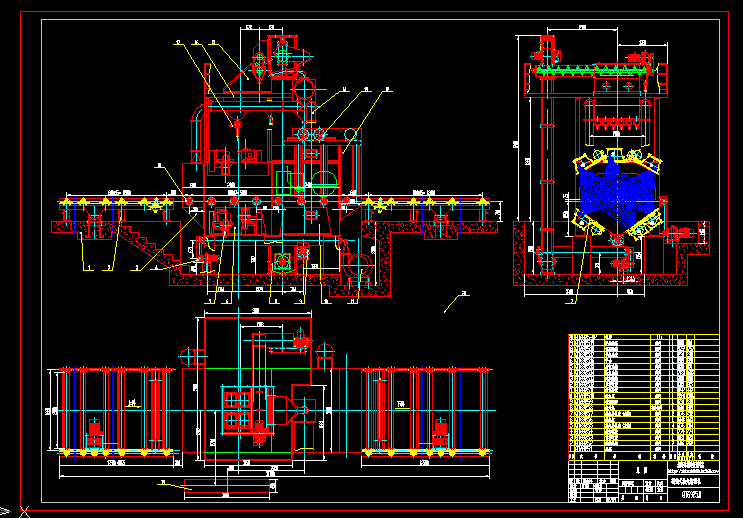

該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

Q6925輥道通過式拋丸清理機是一種清理板材、鋼結構件、型材、鋼管等多功能預處理設備。這樣鋼材經過拋丸除銹預處理后，可以提高產品和金屬構件的抗腐蝕能力，提高鋼板的抗疲勞性能，延長其使用壽命。
工作原理
工件由輸送輥道送至封閉的拋丸清理室，利用拋丸器高速旋轉的葉輪將鋼絲切丸（彈丸）加速拋射至工件表面，對工件表面進行沖擊、刮削以清除工件表面的鐵銹和污物，然后利用橫掃、滾刷、收丸螺旋和高壓吹管將工件表面的積丸和浮塵吹掃干凈，由送出輥道送出，從而使鋼材達到除銹、防銹的目的。主要由輸送系統、拋丸清理機、拋丸除塵系統、電控系統所組成。
結構組成
編輯

輥道輸送

輥道分為室內輸送輥道和裝卸料段輸送輥道（變頻調速）。
室內輥道外套高鉻耐磨護套，高鉻耐磨護套用于保護輥道，承受彈丸打擊。
清理室

清理室為大容腔板式箱形組焊結構，室體內壁襯有特耐磨防護板，清理作業在密閉的容腔內進行。
提升機

斗式提升機由擺線針輪減速機、上下滾筒、輸送膠帶、料斗、封閉料筒、止退裝置和漲緊裝置等組成。
分離器

主要由減速機、螺旋輸送器、分離裝置等組成。二級分離功能（純凈丸、混合丸與砂混合物）BE型簾幕式結構。
拋丸器

采用的是懸壁離心高效拋丸器，主要由轉動機構、葉輪、罩殼、定向套、分丸輪、護板等組成。
電器控制

電氣控制系統采用常規控制實現對全機的控制，采用國內生產的優質電器元件，具有可靠性高及維修方便等優點，主電路由小型斷路器和熱繼電器實現對各電機的短路、缺相、過載保護。并設有急停開關，方便緊急關機，防止事故擴大。
除塵系統

配備一臺脈沖反吹濾筒式除塵器，除塵器由殼體、濾筒、脈沖控制儀、風機及管道等組成。粉塵經除塵器處理之后高空排放，排放濃度≤120mg/m3。 ...
