皮帶磁選機

文件大小： 230.79 KB
下載次數：
文件評級：
更新時間：2014-01-15
發布人： majianyong

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：

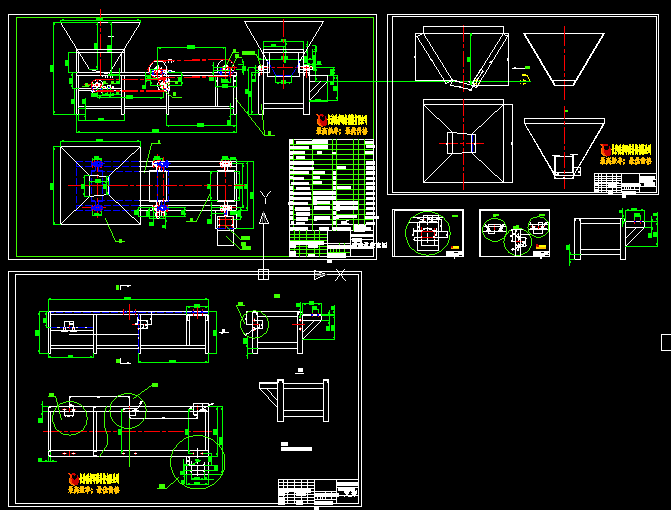

該文件為 dwg 格式（源文件可編輯），下載需要 20 積分

皮帶磁選機
磁選機是使用于再利用粉狀粒體中的除去鐵粉等，磁選機廣泛用于資源回收，木材業、礦業、窯業、化學、食品等其他工場，適用于粒度3mm以下的磁鐵礦、磁黃鐵礦、焙燒礦、鈦鐵礦等物料的濕式磁選，也用于煤、非金屬礦、建材等物料的除鐵作業，是產業界使用最廣泛的、通用性高的機種之一。
磁力滾筒
磁力滾筒又稱磁滑輪，有永磁和電磁兩種，應用較多的是永磁滾筒，將固體廢物均勻地給在皮帶運輸機上，當廢物經過磁力滾筒時，非磁性或磁性很弱的物質在離心力和重力作用下脫離皮帶面;而磁性較強的物質受磁力作用被吸在皮帶上.并由皮帶帶到磁力滾筒的下部.當皮帶離開磁力滾筒伸直時，由于磁場強度減弱而落人磁性物質收集槽中。該設備主要用于工業固體廢物或城市生活垃圾的破碎或焚燒爐前。圖4.21
濕式永磁圓筒式磁選機
濕式永磁圓筒式磁選機構造形式為逆流式.它的給料方向和圓簡旋轉方向或磁性物質的移動方向相反。物料由給料箱直接進人圓筒的磁系下方.非磁性物質由磁系左邊下方的底板上排料口排出。進性物質隨圓筒逆著給料方向移到磁性物質排料端，排入磁性物質收集槽。該設備適用于粒度《 0. 6 mm強磁性預粒的回收.如在含鐵塵泥和氧化鐵皮中回收鐵及回收重介質分選產品中的加重質。圖4.22
磁選機
4開機試車磁選機開機試車與運行：
　　1 、首先清理運輸及裝卸過程中的雜物，清理磁選機筒體，手轉動磁選機應無碰撞、雜音，緊固松動的螺
　　絲。
　　2、減速器加注潤滑油，多少以油窗指示為準。出廠時間較長或在環境溫度－5～35攝氏溫度以外環境使用
　　的磁選機，應根據當地環境加注、更換潤滑油。
　　3、電源，空機運轉3小時以上，無異常方可投料試車。
　　4、調整磁系調整螺絲，一般磁力線露出不銹鋼板15～20mm即可順利出料。
　　5、停機時先停止給料，繼續運轉，待物料排空后方可停機。開機時，先開機、給水后方可進料。
　　6、選機應定期維護、潤滑活動部位，緊固螺絲。
5常見故障（1）磁選機電機過熱及其聲響不正常。
磁選機電機過熱及其聲響不正常的原因：1）軸承潤滑不良或是磨損嚴重；2）風扇葉脫落或磨損；3）開關線路接觸不良，或斷線跑單相；4）電壓過低。
（2）磁選機在運轉中聲響不正常，圓筒被障礙物卡住，甚至使圓筒不能轉動，底箱顫動。
其原因往往是被底箱的物體卡住，再就是磁塊脫落，使筒體嘎嘎作響，嚴重時會使筒皮劃破。這時應停車檢修，排除故障。
（3）減速機過熱
其原因：1）油量不足或油質不良；2）齒輪與蝸桿磨損過甚，或是嚙合不好；3）軸承潤滑不良或磨損嚴重。
（4）磁選機磁場強度變弱
其原因：1）溫度過高；2）陽光暴曬；3）酸堿腐蝕�？梢杂酶咚褂嫓y量。磁選機由機座、下磁系、轉籠、上磁系、空心軸、精礦槽、傳動裝置等組成。安裝機座以空心軸瓦座為基準測量其標高和水平度。下磁系的定位以機座為基準。轉籠與上、下磁系的間隙調整必須準確，其間隙極限偏差為手0+1mm。
...
