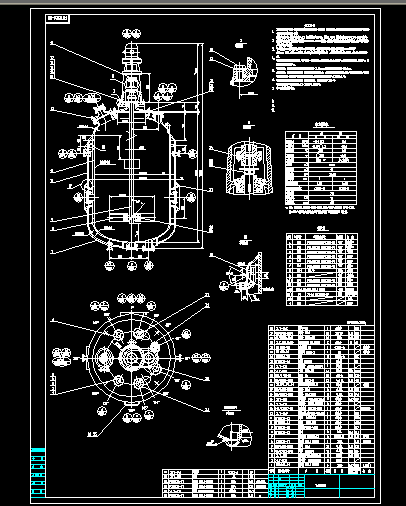

10000L反應罐帶開啟渦輪攪拌器

文件大小： 160.97 KB
下載次數：
文件評級：
更新時間：2014-08-03
發 布人： 2081840187

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 DWG 格式（源文件可編輯），下載需要 20 積分

技術 要求
本設備按HG2432-2001《搪玻璃設備技術條件》進行制造，試驗和驗收；并接受國家質量技術監督局頒發的《壓力容器安全技術監察規程》監督。
焊接采用電弧焊，焊條牌號為J422，自動焊焊絲為H08A，焊劑HJ431；焊接規程按JB/T4709-2000規定。
焊接接頭型式及尺寸除圖中注明外按HG20583-1998中規定，角接接頭的焊角高度按較薄件的厚度；法蘭的焊接按相應的法蘭標準中規定。
設備所有的A.B類焊接接頭應進行X射線無損檢測，檢測長度不小于各條焊接接頭長度的20%且不小于250mm（DN<250mm接管及上接環與夾套對接環焊接頭除外），無損檢測以符合JB4730-94規定中III級為合格。
設備制造完畢后水壓試驗按GB/T7994-1987進行，罐內試驗壓力為0.27MPa夾套內試驗壓力為0.80MPa，同時內筒保壓0.09MPa。
設備組裝后，在攪拌軸上端密封處測定徑向全跳動＜0.5mm；攪拌軸下端徑向圓跳動＜12.1mm。
組裝完畢后，以水代料嚴禁空運轉，并使設備內達到工作壓力，進行試運轉時間不少于4小時，在試運轉過程中，不得有不正常的噪音[<85dB(A)]和震動等不良現象，且機封密封處泄漏量U+22645ml/h。
設備外表面涂蘋果綠色酚醛調合漆，漆面平整均勻。（油漆牌號為FZ03-1）
本設備的包裝和運輸按HG2432-2001中9.4條規定。
管口及支座方位按本圖。
...
