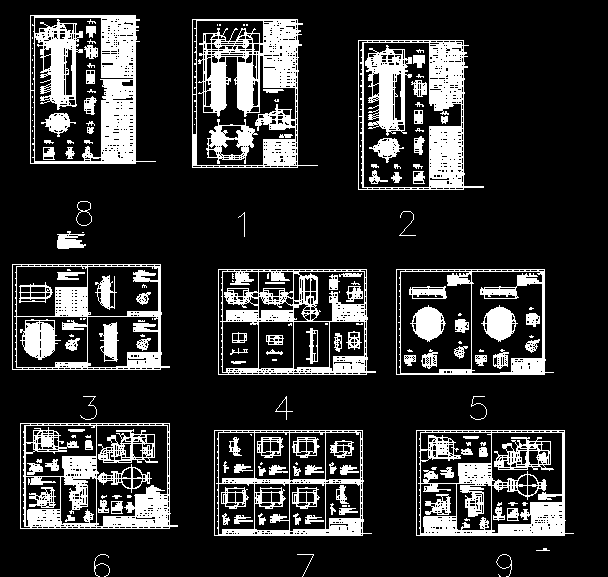

U型管甲烷換熱器全套圖紙(一張總圖，8張零部件).dwg
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1. 主體板材15CrMoR以正火+回火狀態供貨, 且逐張進行超聲波檢測,符合JB4730-1994III級合格。按爐罐號復驗15CrMoR在設計溫度下的屈服強度值，要求不低于其相應許用應力值的1.6mm。
1. 所有對接接頭及接管與殼體（封頭）間角焊接頭均應全焊透。
2. 管板開孔表面應與殼體軸縣線垂直，其公差為1mm。
3. 設備殼體制造完畢, 在設備熱處理前應按下列要求進行無損檢測：
a. 容器上A類和B類焊縫應進行100%射線檢測, 符合JB4730-1994規定中II級為合格; 射線檢測 合格后，再對其進行20%超聲波復檢，符合JB4730-1994規定中I級為合格。
b. 容器上C類和D類焊縫應進行100%滲透檢測，符合JB4730-94規定中I級為合格. 設備熱處理完畢, 應再按下列要求進行無損檢測：
a. 容器上A類和B類焊縫應進行100%超聲波檢測, 符合JB4730-1994規定中I級為合格.
b. 容器上C類和D類焊縫應進行100%滲透檢測，符合JB4730-1994規定中I級為合格. 設備液壓試驗合格后, 應對容器上的A類和B類焊縫進行100%滲透檢測。
4. a. 所有鉻鉬鋼的焊接應按JB4708-2000進行焊接工藝評定。焊前預熱溫度≥150℃。
b. 焊后應立即進行消氫處理,全部焊接完畢后進行焊后整體消除應力熱處理;熱處理完 成后不得再動火施焊。
注
1. 所有對接接頭及接管與殼體（封頭）間角焊接頭均應全焊透。
2. 管板開孔表面應與殼體軸縣線垂直，其公差為1mm。
3. S„1…與S„7…的相對位置按本圖。
4. 折流板按俯視圖布置.
技術要求
1. 支持板應平整，平面度允差為±3mm。
2. 相鄰兩管孔中心距離偏差為±0.3mm,允許有4%相鄰兩孔中心 距離偏差為±0.5mm.任意兩管孔中心距離偏差為±1.0mm。
3. 鉆孔后應除去管孔周邊的毛刺。
4. 本件與管板I(II)、折流板I(III)、折流板II(IV)一起配鉆。
注：
1. 換熱管規格，尺寸偏差按GB/T8163-1999《輸送流體用無縫鋼管》中較高級的規定。
2. U型管彎管段的圓度偏差應不大于管子名義外徑的10%。
3. U型管應冷彎。
4. U型換熱管不允許拼接。
5. U形管的彎管段至少包括150mm的直管段應進行熱處理。 ...
