100d45多級離心泵套圖

文件大小： 1.99 MB
下載次數：
文件評級：
更新時間：2016-03-20
發布人： 2065557501

文件下載：

上傳的文件被下載可獲得積分！
積分可下載資料或者提取人民幣！
Ctrl + d 可將本頁面加入收藏夾

文件介紹：
該文件為 rar 格式（源文件可編輯），下載需要 50 積分

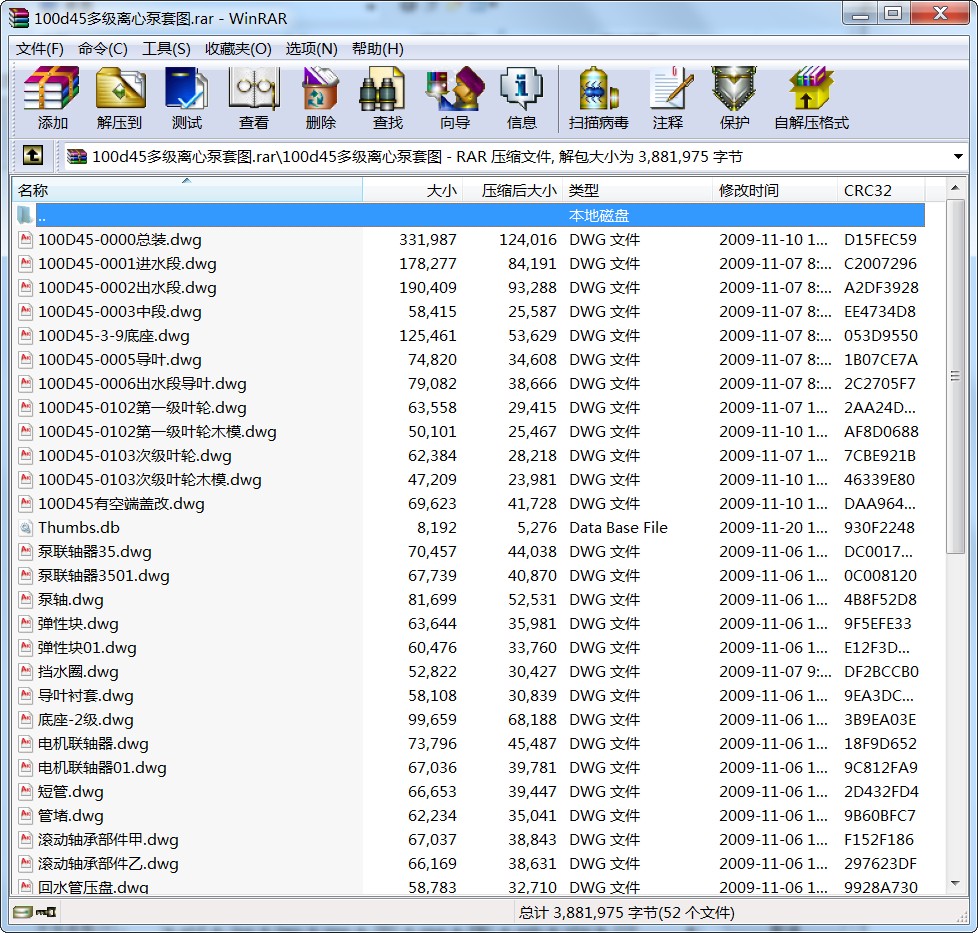

100d45多級離心泵套圖.rar
100D45多級泵，高揚程泵結構說明
D型水泵為多級分段式，其吸入口位于進水段上，成水平方向，吐出口在出水段上垂直向上，其揚程可根據使用需要而增減水泵級數。水泵裝配良好與否，對性能影響關系很大，尤其是各個葉輪的口出與導翼的進出中心，其中稍有偏差即將使水泵的流量減少，揚程降低效率差，故在檢修后裝配時務必注意。
D型水泵的主要零件有：進水段、中段、出水段、葉輪、導翼擋板、出水段導翼、軸、密封環、平?盤、軸套、尾蓋及軸承體。
進水段、中段、導葉擋板、出水段導翼、出水段及尾蓋均為銹鐵制成，共同形成泵的工作室。
葉輪為優質銹鐵制成，內有葉片，液體沿軸向單側進入，由于葉輪前后受壓不等，必然存在軸向力，此軸
100D45X2型多級泵，高揚程泵向力由平?盤來承擔，葉輪制造時經靜平衡試驗。
軸為優質炭素鋼制成，中間裝有葉輪，用鍵、軸套及軸套螺母固定在軸上。軸的一端裝聯軸器部件，與電
機直接連接。
密封環為銹鐵制成，防止水泵高壓水漏回進水部分，分別固定在進水段與中段之上，為易損件，磨損后可用備件更?。
平衡環為鑄鐵制成，固定在出水段上，它與平衡盤共同組成平?裝置。
平衡盤為耐磨銹鐵制成，裝在軸上，位于出水段與尾蓋之間，平衡軸向力。
軸套為銹鐵制成，位于填料室處，作固定葉輪和保護泵軸入用，為易損件，磨損后可用備件更?。
軸承是單列向心球軸承，采用鈣基潤滑脂潤滑。
填料起密封作用，防止空氣進入和大量液體漏出，填料密封由進水段和尾蓋上的填料室，填料壓蓋，填料環及填料等組成，少量高壓水流入填料室中起水封作用。填料的松緊程度必須適當，不可太緊亦不可太松，以液體能一滴一滴的滲出為準。如果填料太緊，軸套容易發熱，同時耗費功率。填料太松，由于液體流失要降低水泵的效率。
...
