畢業設計——推鋼機液壓圖紙

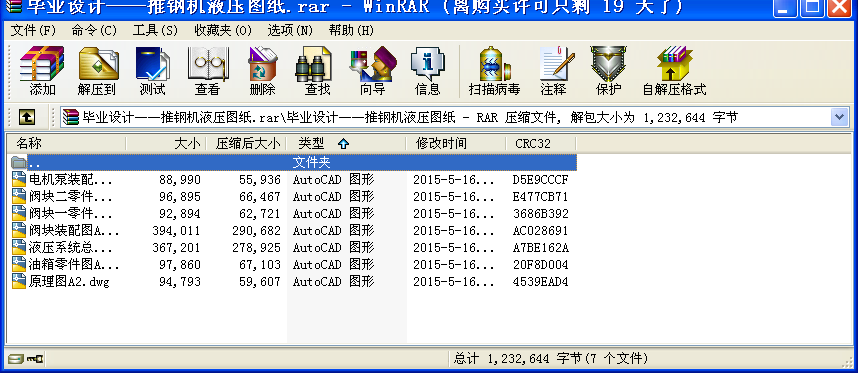

- 文件介紹：
- 該文件為 rar 格式（源文件可編輯），下載需要
20 積分
-
- 技術要求
1.裝配前應對零部件的主要配合尺寸，特別是過盈配合尺寸及相關精度進行復查。
2.裝配過程中零件不允許磕、碰、劃傷和銹蝕。
3.螺釘、螺栓和螺母緊固時，嚴禁打擊或使用不合適的旋具和扳手。緊固后螺釘槽、螺母和螺釘、螺栓頭部不得損壞。
4.同一零件用多件螺釘（螺栓）禁錮時，各螺釘（螺栓）需交叉、對稱、逐步、均勻擰緊。
技術要求
1.制造閥塊所用的毛坯不得有砂眼、夾層的缺陷，且要對其進行探傷。
2.毛坯在加工前應對其進行時效處理或退火處理以消除內應力。
技術要求
1.所有零件在裝配前應清洗干凈
2.出廠前各暴露油口應有封堵措施，以免異物進入油道。
技術要求
1.油箱采用4mm厚的鋼板焊接而成；
2.焊接前，焊接部位的鋼板段部開2×25°的坡口；
3.油箱采用氬弧焊接，焊好后用自來水檢查后應無外泄；
4.檢查合格的郵箱需打磨、酸洗美化外觀。
技術要求
1.所有管道焊接前要酸洗，再進行磷化處理；
2.所有管道要進行二次安裝，試安裝合格后拆管子，將其酸洗、磷化并進行耐壓試驗，外層涂綠色防銹漆，水管涂紅色防銹漆；
3.全部安裝完畢后，對系統進行清洗，清洗按“冶金設備安裝工程師攻擊驗收規范液壓氣動和潤滑系統YBJ207-85”進行；
4.清洗后按顆粒計數法檢驗，污染等級不低于ISO19/16級；
5.清洗完畢后檢驗合格后進行空運行；
6.所有管道焊縫均需探傷，焊接技術按JB/ZQ4000.3-86。
...
