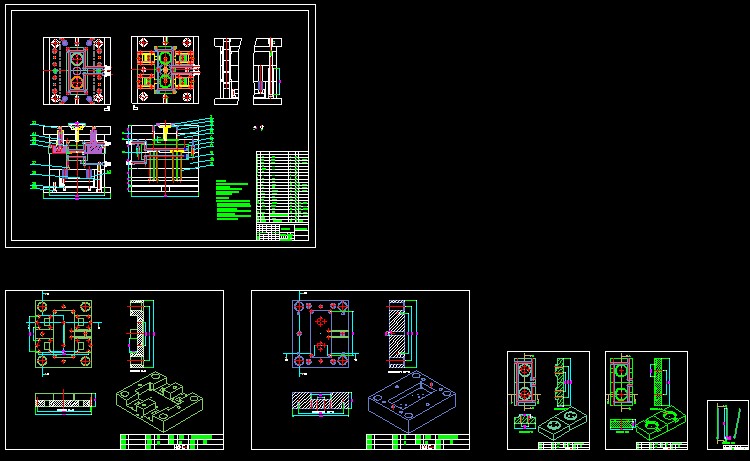

鏡頭蓋模具組圖
- 文件介紹：
- 該文件為 dwg 格式（源文件可編輯），下載需要
20 積分
-
- 鏡頭蓋模具組圖
裝配技術要求：
1、模板之間要達到平行度要求，導柱導套與模板要達到垂直度要求
2、分型面要保證光潔無劃傷銹跡現象
3、運動構件運行平穩無卡滯現象
4、運水系統無漏水現象
模具開模動作說明：
1、開模時模具在開閉器的作用下從I面分開,A板隨著動模往下移動,同時彎銷驅動滑塊進行側向抽芯
2、當動模運動至一定距離時，小拉桿的作用下II面分開同時推動脫料板往下移動
3、模具最后從III面分開,注塑機頂出機構頂?shù)侥＞唔斸槹彘_(kāi)始頂出，脫出塑件
3、在導向機構作用下模具合模，滑塊在彎銷作用下進行復位，以進行下一次注射。
...
鏡頭蓋模具組圖_下載(dwg格式) 機械圖紙
